    Home / Development Boards / Arduino / Arduino Pro Mini, ATmega328PB TQFP 3.3V 8MHz

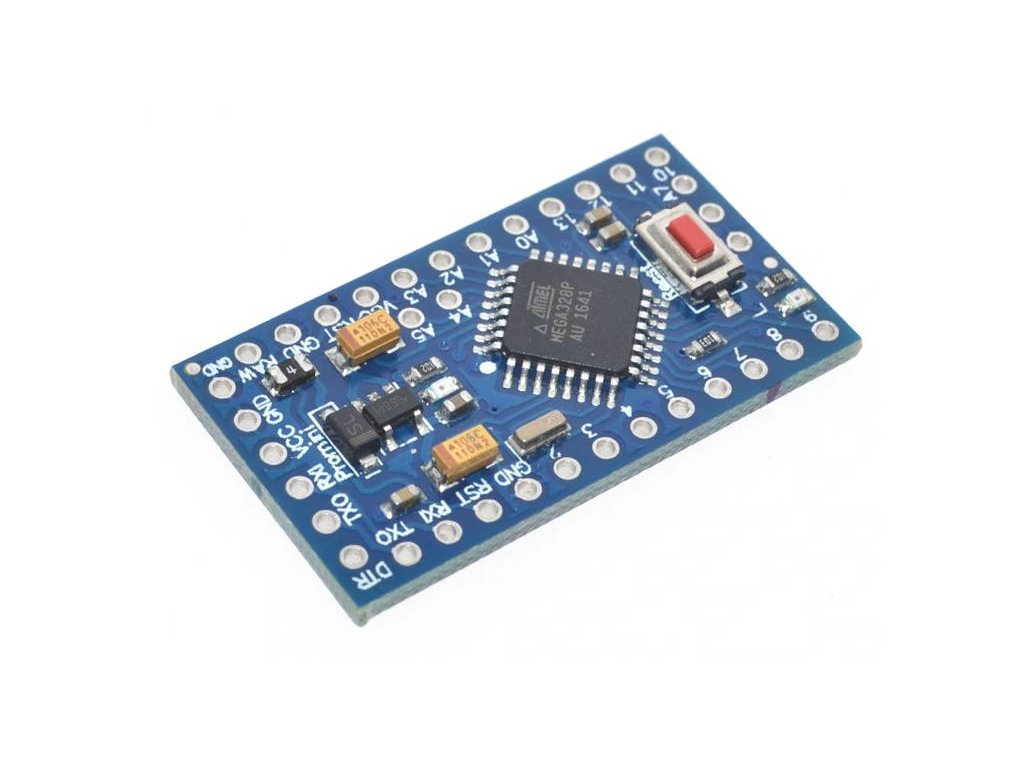

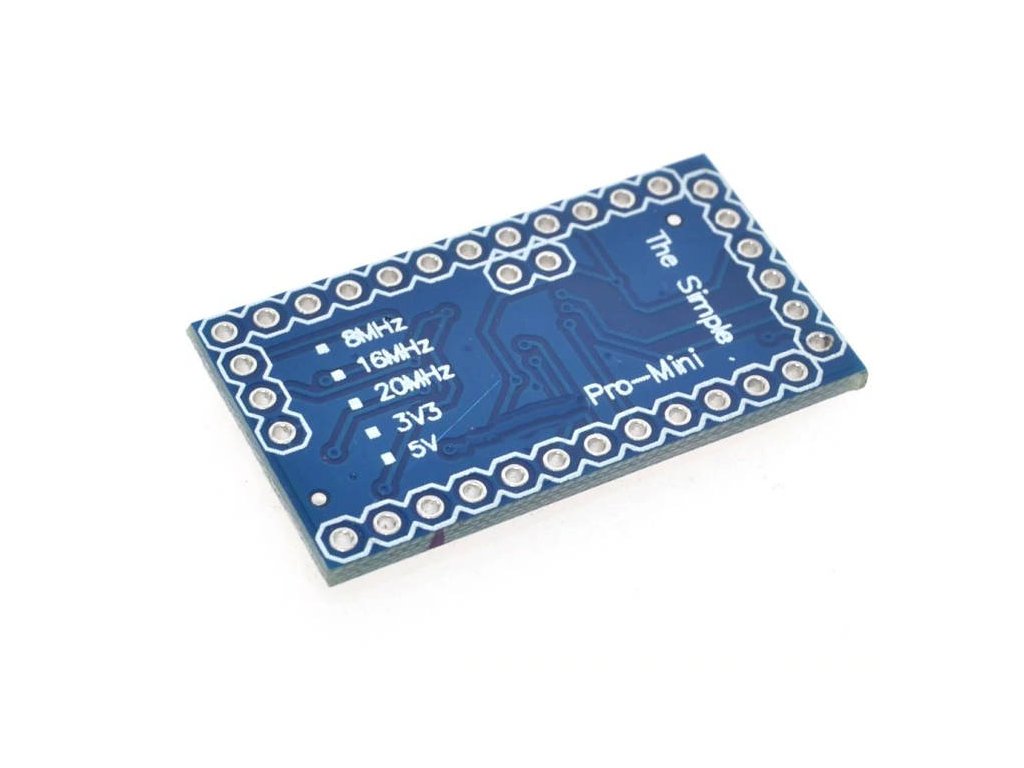

    Arduino Pro Mini, ATmega328PB TQFP 3.3V 8MHz

    Code: LA100054A
    Not rated
    5573 arduino pro mini atmega328p tqfp 3 3v 8mhz
    €5,30 €4,38 excl. VAT
    Naskladníme cca 24.11.
    The item has been sold out…

    One of the smallest development boards, which with its dimensions and pin arrangement is ideal for all electronic designs where space is limited.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Related products

    Nepájivé kontaktní pole 400 pinů, Bílé
    Non-soldering contact field 400 pins, White
    In stock (105 pcs)
    €0,96 excl. VAT
    €1,16

    Non-solderable contact field with 400 pins for easier testing of your projects with double-sided tape on the bottom.

    LA150001W
    Nepájivé kontaktní pole 830 pinů, Bílé
    Non-soldering contact field 830 pins, White
    In stock (357 pcs)
    €1,44 excl. VAT
    €1,74

    Non-solderable contact box with 830 pins for easier testing of your projects with double-sided tape on the bottom.

    LA150002W
    Dupont Propojovací kabely F-F 40ks samice-samice (20cm)
    Dupont connecting cable 40 cores FF female-female (20cm)
    In stock (180 pcs)
    €1,64 excl. VAT
    €1,99

    Connectors for connecting modules without soldering with 40 individual wires and a length of 20 cm. The connectors are female-female.

    LA150003
    Show all related products

    Product detailed description

    One of the smallest development boards, which with its dimensions and pin arrangement is ideal for all electronic designs where space is limited.

    The board does not include an integrated programmer, and a USB–USART converter is required for programming. From a software perspective, the board is programmed via the Arduino IDE integrated development environment (remember to select the ATmega328P (3.3V, 8 MHz) processor).ATmega328PB datasheet is available in the "Related files" tab.

    This is a version using 3.3V logic, but we also have a faster 5V version in our range.

    This board is suitable for both beginners and advanced hobbyists and is suitable for a wide range of projects.

    Specifications:

    Microcontroller ATmega328PB
    CPU Frequency 8MHz
    Digital I/O 14 (6 PWM of which)
    Analogue I/O 8
    Power saving modes Idle, ADC Noise Reduction, Power-save, Power-down, Standby and Extended Standby
    Memory
    • FLASH 32KB
    • EEPROM 1KB
    • SRAM 2KB
    Buses
    • 1x USART
    • 1x SPI
    • 1x I2C
    Oscillators, reset and power management
    • Power supply 1.8 - 5.5V
    • Power-on Reset and Programmable Low Voltage Detector (Brown-out)
    • External up to 20MHz oscillator for CPU
    • Internal 8MHz oscillator for CPU
    • Internal oscillator for RTC
    Other features
    • 2x 8-bit timer - separate Prescaler + Compare Mode
    • 1x 16-bit timer - separate Prescaler + Compare Mode + Capture Mode
    • 1x programmable Watchdog timer with separate integrated oscillator
    • 1x analog comparator
    • 1x real time circuit - RTC with separate oscillator
    • Interrupt and Wake-up when changing the level on a pin

    Development Board:

    • Reset button
    • Board dimensions: 34mm x 18.5mm.
    • Pin spacing: Corresponds to the standard 24pin DIP package – breadboard friendly
    • Input voltage: 5 – 12V or 3.3V (The board is powered via power pins, or from a connected USB – UART converter)
    • Output voltage: 3.3V maximum current draw 100mA
    • Crystal: 8MHz
    • Integrated LED: Power, L (controlled programmatically)
    • Weight: 11g


    Delivery components:

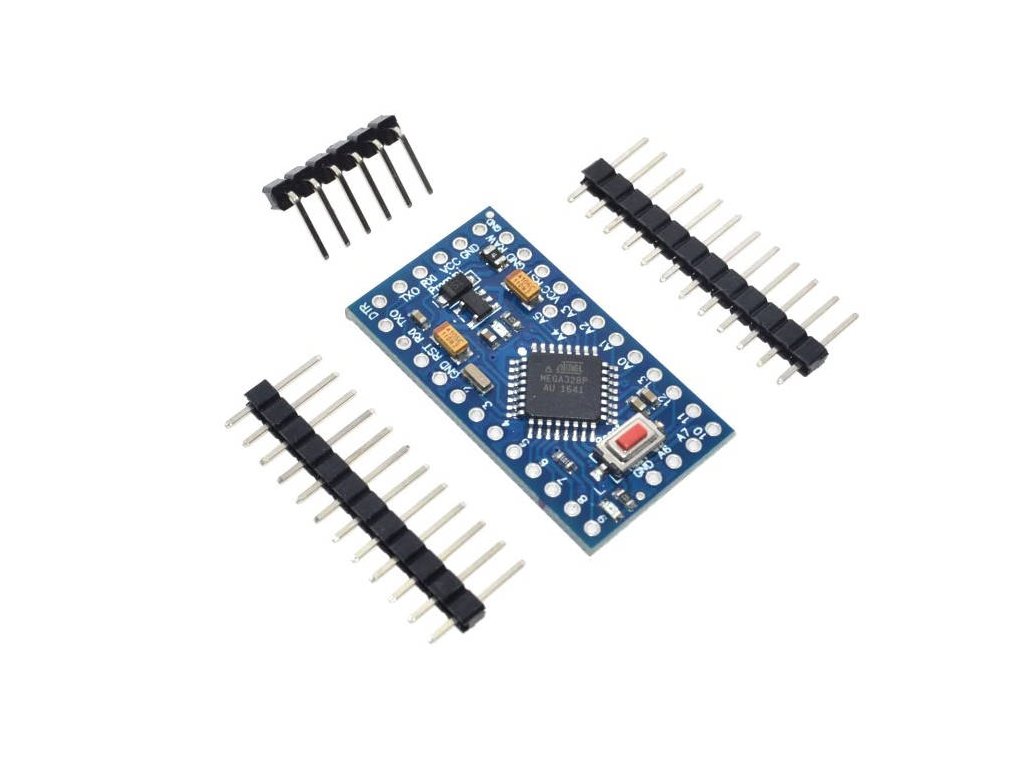

    • 1x Arduino Pro Mini, ATmega328PB TQFP 3.3V 8MHz
    • 1x Set of pin headers

    Note:

    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Additional parameters

    Category: Arduino development boards
    Warranty: 2 years
    Weight: 0.006 kg
    Type: AVR
    Logical levels: 3.3V
    I/O pins: 14
    Frequency: 8MHz
    Flash memory: 32kB
    SRAM memory: 2kB
    EEPROM memory: 1kB
    Connector with battery charger: No
    Microcontroller: ATmega328
    Converter: No
    Bluetooth: No
    WiFi: No
    The item has been sold out…
    Keywish BLE-Nano, ATmega328P + CC2540
    Keywish BLE-Nano, ATmega328P + CC2540
    Retrieved from
    €18,40 excl. VAT
    €22,27

    A variant of the Arduino Nano board (with which it is fully pin and dimension compatible) with a CC2540 module that enables wireless communication via BLE.

    LA100073B
    4832 arduino pro micro atmega32u4 3 3v 8mhz
    Arduino Pro Micro ATmega32U4 3.3V 8MHz, Clone
    In stock (46 pcs)
    €6,78 excl. VAT
    €8,20

    Arduino Pro Micro is a development board equipped with the ATmega32U4 microcontroller. It provides amazing possibilities for measuring, monitoring and controlling devices using...

    LA100090B
    2321 arduino pro mini atmega328p tqfp 5v 16mhz
    Arduino Pro Mini, ATmega328PB TQFP 5V 16MHz
    In stock (129 pcs)
    €4,72 excl. VAT
    €5,71

    Pro Mini 5V development board, compatible with Arduino Pro Mini.

    LA100054B
    Show all alternative products

    Be the first who will post an article to this item!

    Do not fill out this field:
    Do not fill out this field:

    List of discussions

    D Avatar of author Problém s WD - bootloader, zasekává se v chladu... 08/12/2024 23:49
    Dobrý den, modul mi běžně funguje, ale narazil jsem na následující problém: Pokud mi běží modul v kanceláři, komunikace po ISP běží každých 8s několik dní bez chyby. Modul dám ven (teploty kolem 0), po několika hodinách se modul "zakousne". Není to problém kusu, testoval jsem 3. Chtěl jsem použít pro tyto situace WD, ale kdykoli dojde k jeho vyvolání, modul se dostane do stavu, kdy zuřivě bliká LED a je problém do něj nahrát nový program- musí se odpojovat od napájení a zkoušet. Nepomůže ani HW reset. Dočetl jsem se, že problém je pravděpodobně v BOOTLOADERU. Poradíte, jaký bootloader a jak ho do modulu s 328PB nahrát? Jinak je to modul k ničemu....
    MF Avatar of author Problém s WD - bootloader, zasekává se v chladu... 10/12/2024 09:52
    Dobrý den, bohužel takto nelze odhadnout, co přesně to způsobuje. Odhadujeme, že by to mohlo být použitým krystalem, který nemá tak velký teplotní rozsah a při nízkých teplotách již nepracuje správně. Samotný čip ATmega328 by měl mít teplotní rozsah dostatečný.
    P Avatar of author 05/11/2024 20:14
    Přes převodník LaskaKit CH9102 mě to nešlo. Objednal jsem FTDI 232 a pohoda, vše funguje jak má. https://www.laskakit.cz/prevodnik-usb-ttl-uart--ft232rl--dtr-pin/
    M Avatar of author Možné problémy 14/09/2024 15:48
    Pokud se Vám někomu nedaří náhrát program, tady je, jak jsem postupoval já: 1. Používám programátor LaskaKit CH9102 2. V Arduino IDE jsem vybral desku Atmel atmega328pb Xplained mini (přes MiniCore mně to nešlo) Taky jsem měl problém s komunikací přes Serial. Pomohlo, když jsem vybral poloviční rychlost v Arduino IDE než je v programu. Taky jsem zjistil, že delay(1000) trvá 2 sekundy. Je to divné, uměl by mi to někdo vysvětlit? Dělá to jen tato 3V verze, u 5V verze tento problém není.
    MP Avatar of author Arduino Pro Mini, ATmega328PB (3.3V 8MHz) a programátor LaskaKit CH340 25/11/2023 16:00
    Zakoupil jsem u Vás Arduino Pro Mini, ATmega328PB (3.3V 8MHz) a pokouším se jej naprogramovat Vámi doporučeným programátorem programátor LaskaKit CH340. Zápis kódu vždy končí hláškou: „avrdude: stk500_recv(): programmer is not responding“. Je někde k dispozici návod pro úspěšné naprogramování výše zmíněného modulu tímto doporučeným programátorem?
    MP Avatar of author Arduino Pro Mini, ATmega328PB (3.3V 8MHz) a programátor LaskaKit CH340 29/11/2023 17:03
    Problém vyřešen. První zaslané Arduino Mini je vadný kus. Teď dorazilo další, které jsem objednal a vše funguje na 100%. Mělo mě to napadnout, už při prvním připojení napájení, kdy na destičce neběžel z výroby nahraný zkušební kód Blink.
    MF Avatar of author Arduino Pro Mini, ATmega328PB (3.3V 8MHz) a programátor LaskaKit CH340 27/11/2023 07:47
    Dobrý den, jaký programátor máte přesně a jak jej máte zapojený? Máte správně nainstalovány ovladače?
    M Avatar of author Čím programovat? 15/10/2022 12:59
    Dobrý den, můžete prosím doporučit převodník z USB aby se dal tento modul naprogramovat. Díky
    MF Avatar of author Čím programovat? 17/10/2022 13:30
    Dobrý den, můžete použít např. tento: https://www.laskakit.cz/laskakit-ch9102-programmer-usb-c--microusb--uart/
