Použitý materiál:
- Arduino UNO
- Motor shield
- LCD panel 16×2
- Převodník I2C – LCD
- Pět tlačítek
- Krokový motor
- Potenciometr 25k/N
Popis:

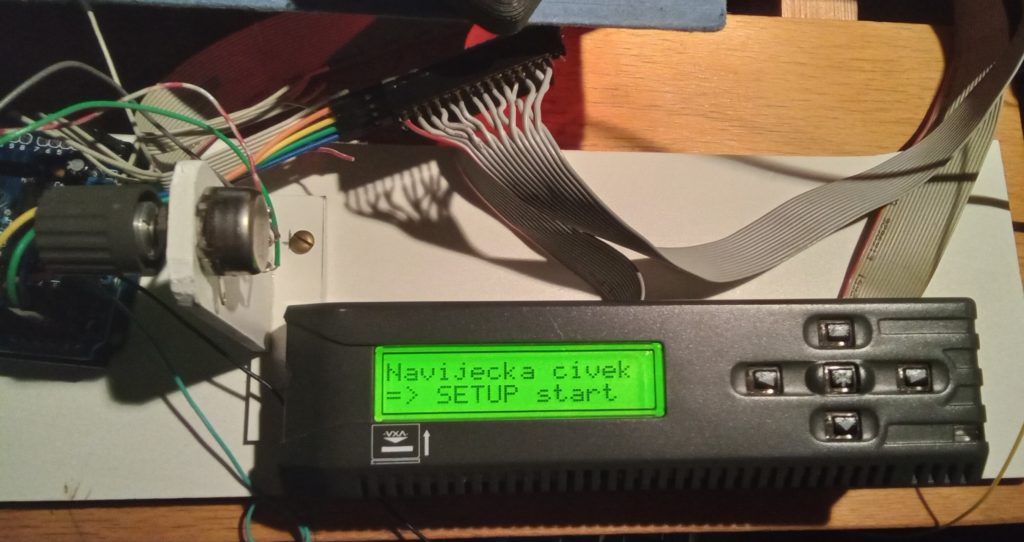

Program umožňuje pomocí menu nastavit počet požadovaných otáček (závitů cívky).
Při běhu programu je zobrazován počet zbývajících otáček. Potenciometrem se řídí rychlost navíjení. V případě problému je možno otáčení zastavit a po odstranění problému dále pokračovat. Potenciometr může být zabudován např. do pedálu.
Celé zařízení bylo sestaveno z „šuplíkových zásob“ (motor a LCD panel). Nicméně jsou to díly, které jsou běžně ve vašem sortimentu.

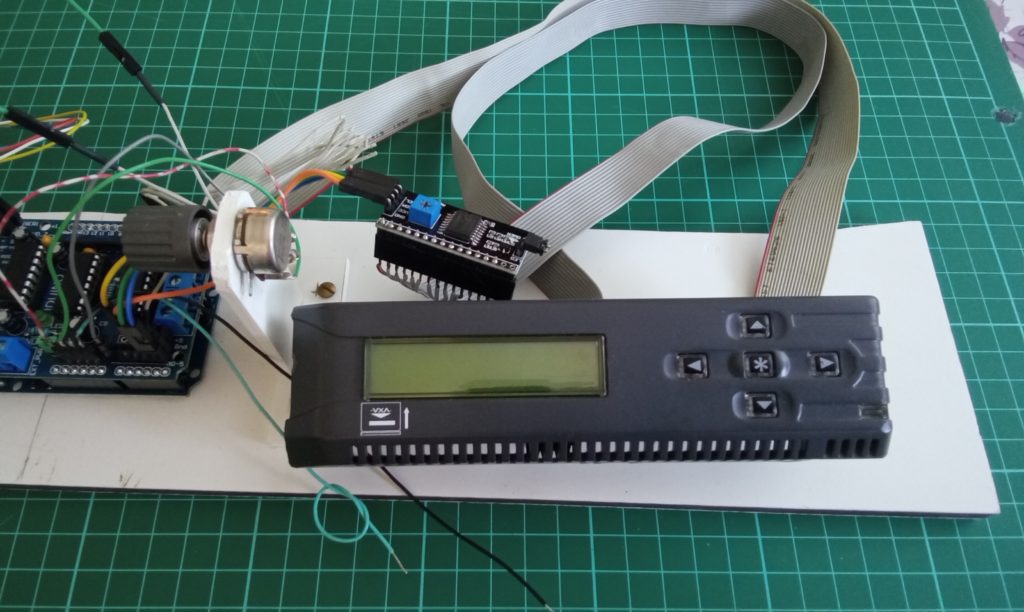

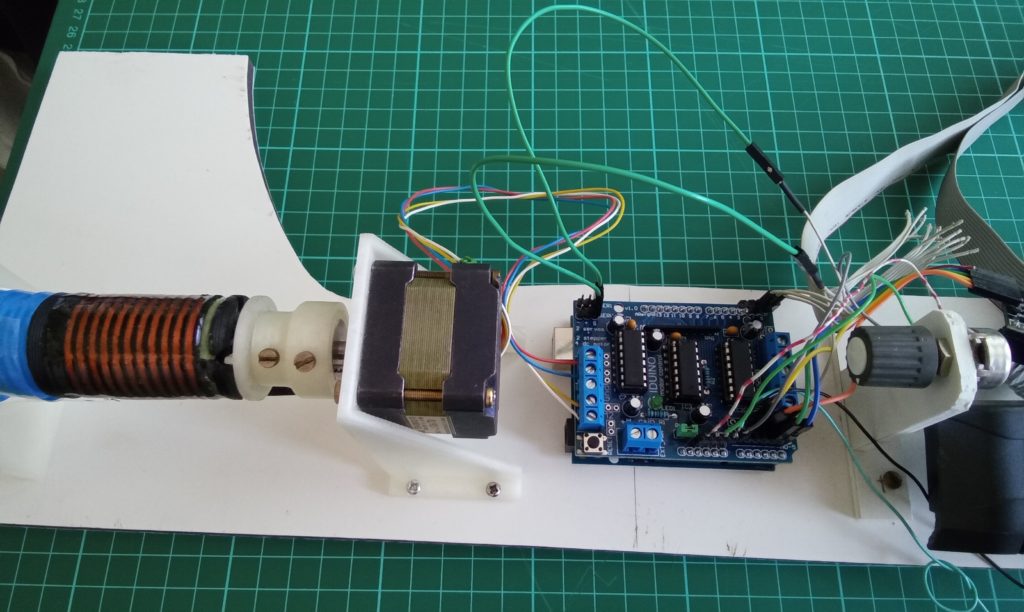

Není to ucelený projekt, jen provizorní zapojení. Držák motoru a cívky jsou tištěné na 3D tiskárně, ale byly navrženy pro můj specifický případ.
Ale třeba by byl přiložený program pro někoho použitelný.
Zapojení:
| Motor shield | I2C převodník | tlačítka | motor | potenciometr |
| M1, M2 | X | |||
| A4 | SDA | |||
| A5 | SCL | |||
| A0 | X | |||
| D0 | vlevo | |||
| D1 | vpravo | |||
| D2 | nahoru | |||
| D9/servo2 | dolu | |||
| D10/servo1 | enter | |||
| GND | GND | GND | GND | GND |
| +5V | +5V | +5V | ||
| +12V |
