Adaptér N (f) – SMA (m), 18 GHz, měřicí kvalita

Detailní popis produktu

Koaxiální adaptér N female – SMA male v měřicí kvalitě slouží k přesnému propojení přístrojů, kabelů a antén s konektorem N s přístroji a moduly se SMA v pásmu DC–18 GHz. Na rozdíl od běžných levných redukcí, které jsou určené hlavně pro Wi-Fi a LoRa antény do 3–6 GHz, má přesně soustružené tělo, zlacený kontakt z berylliového bronzu a garantované parametry v celém pásmu do 18 GHz. Při měření s NanoVNA nebo analyzátorem spektra tak do výsledku vnáší jen minimální odraz a útlum a výsledky jsou opakovatelné i po stovkách připojení.

Čím se liší od běžných redukcí:

• Široké pásmo: garantované parametry až do 18 GHz, běžné redukce bývají specifikované do 3–6 GHz nebo vůbec.
• Nízký odraz: PSV max. 1,20:1 v celém pásmu, takže adaptér neovlivní měření antén a filtrů.
• Nízký vložný útlum: max. 0,25 dB až do 18 GHz.
• Kvalitní kontakty: středový vodič ze zlaceného berylliového bronzu drží pružnost a stálý přechodový odpor, levné redukce mívají mosazný kontakt s tenkým pokovením.
• Odolné tělo: mosaz s povrchem z ternární slitiny (Cu-Sn-Zn) nečerná a neoxiduje, izolant z PTFE vydrží teploty až +165 °C.
• Dlouhá životnost: min. 500 připojovacích cyklů se zachováním parametrů.

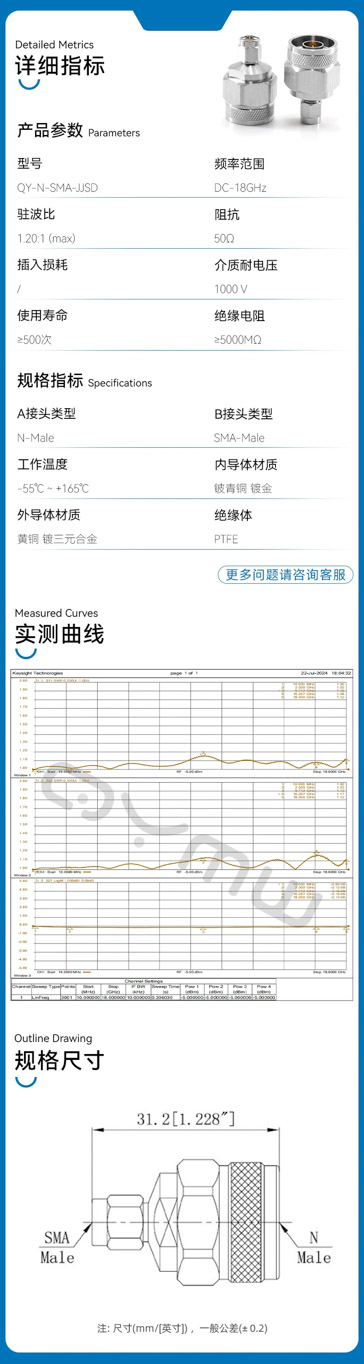

• Ověřené parametry: výrobce dokládá změřené průběhy PSV a vložného útlumu z vektorového analyzátoru Keysight.

Specifikace:

• Model: QY-N-SMA-KJSD
• Konektory:
  • N female (vnější závit, dutinka)
  • SMA male (vnitřní závit, středový kolík)
• Impedance: 50 Ω
• Frekvenční rozsah: DC–18 GHz
• PSV: max. 1,20:1
• Vložný útlum: max. 0,25 dB
• Izolační odpor: ≥ 5000 MΩ
• Elektrická pevnost dielektrika: 1000 V
• Životnost: min. 500 připojení
• Materiál:
  • Vnitřní vodič: berylliový bronz, zlacený
  • Tělo: mosaz s povrchem z ternární slitiny
  • Izolant: PTFE
• Provozní teplota: −55 °C až +165 °C
• Rozměry: délka 34,7 mm
• Vhodné pro:
  • NanoVNA 2.8" vektorový analyzátor
  • HTOOL SA8 analyzátor spektra a generátor signálu
• Související:
  • Měřicí kabel SMA (m) – SMA (m), RG223, 6 GHz
  • Zátěž SMA 50 Ω, 2 W, DC–18 GHz, SWR ≤ 1,15

Obsah balení:

• 1× adaptér N female – SMA male

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
