Bluetooth modul JDY-33 TTL

Kód: LA162060
58 Kč 47,90 Kč bez DPH
Skladem (47 ks)
Můžeme doručit do:
11.7.2022

Duální bluetooth modul JDY-33, 3.0 SPP + 4.2 BLE. Komunikační režim slave.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
30 dní na vrácení
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Bluetooth modul JDY-33 TTL

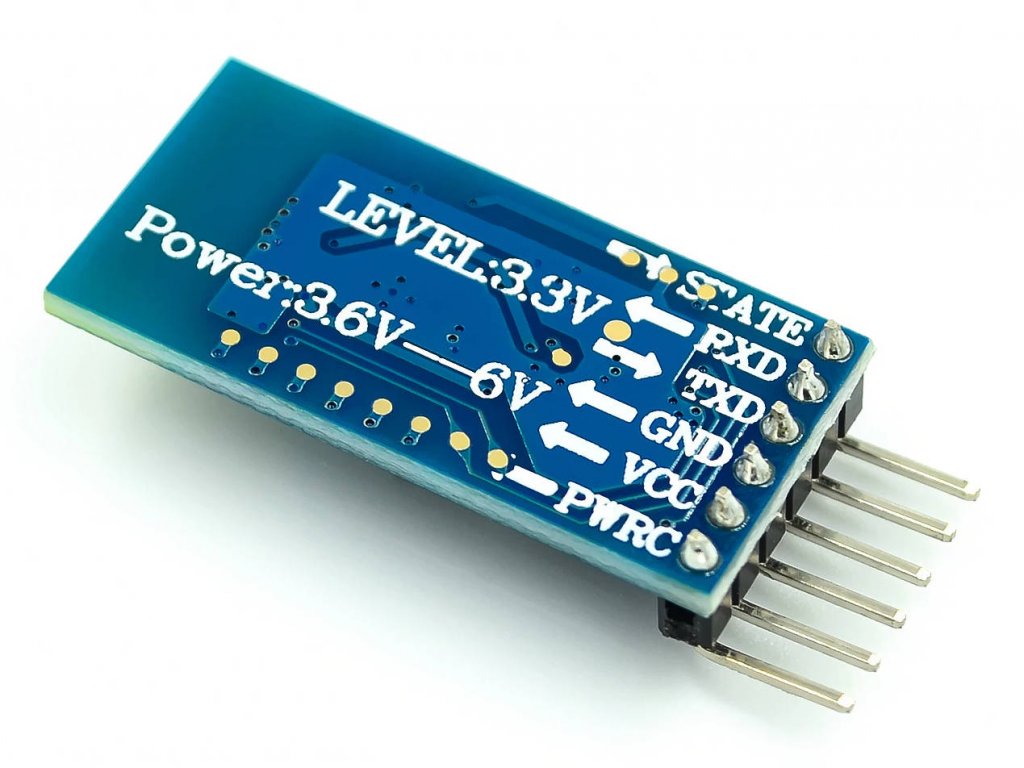

Umožní zařízení posílat a přijímat TTL data přes Bluetooth rozhraní. Modul je kompatibilní s modulem HC-06, má pouze vyvedeny dva piny navíc - STATE a PWRC.
Pin STATE je výstup stavu modulu - pokud je bluetooth nepřipojen k protistraně, výstup je L(0V), pokud připojen je, výstup je H(3,3V). Pin PWRC slouží k přivedení napájecího napětí 1,8-3,3V, bez nutnosti použít interní stabilizátor - to je vhodné pro konstrukce s jedním napájecím napětím 1,8-3,3V.

Napájení je třeba přivádět pouze na jeden pin, buď na PWRC, nebo VCC. Přivedení napájecích napětí na oba piny současně by mohlo vést k poškození jak bluetooth modulu, tak i připojeného zařízení.

Napájecí napětí na pinu VCC modulu může být v rozmezí 3,6 až 5 V a je pro obvody stabilizováno na desce. Vstupní napětí vyšší než 7 V modul zničí.

Úroveň vstupního i výstupního signálu při napájení pomocí pinu VCC je 3,3V, při spolupráci s mikrokontrolérem napájeným napětím 5 V je třeba úrovně přizpůsobit. Pokud se pro napájení použije pin PWRC, jsou IO úrovně podle použitého napětí - 1,8-3,3V a není je tedy nutné přizpůsobovat.

Modul spolupracuje s OS Windows, Android, Mac OS a v režimu BLE i s Iphone.

Specifikace:

  • Bluetooth verze: Bluetooth 3.0 SPP + BLE4.2
  • Komunikační režim: Slave
  • Komunikační rozhraní: UART
  • Vstupní napětí: 3,6-6V
  • IO napětí: 3,3V
  • Integrovaná anténa
  • Dosah: max. 30m
  • Pracovní teplota: -40°C - 80°C
  • Odběr proudu v provozu: 6.5mA
  • Odběr proudu ve spánku: <10μA
  • Výstupní výkon: max. 6dB
  • Citlivost přijímače: -96dBm

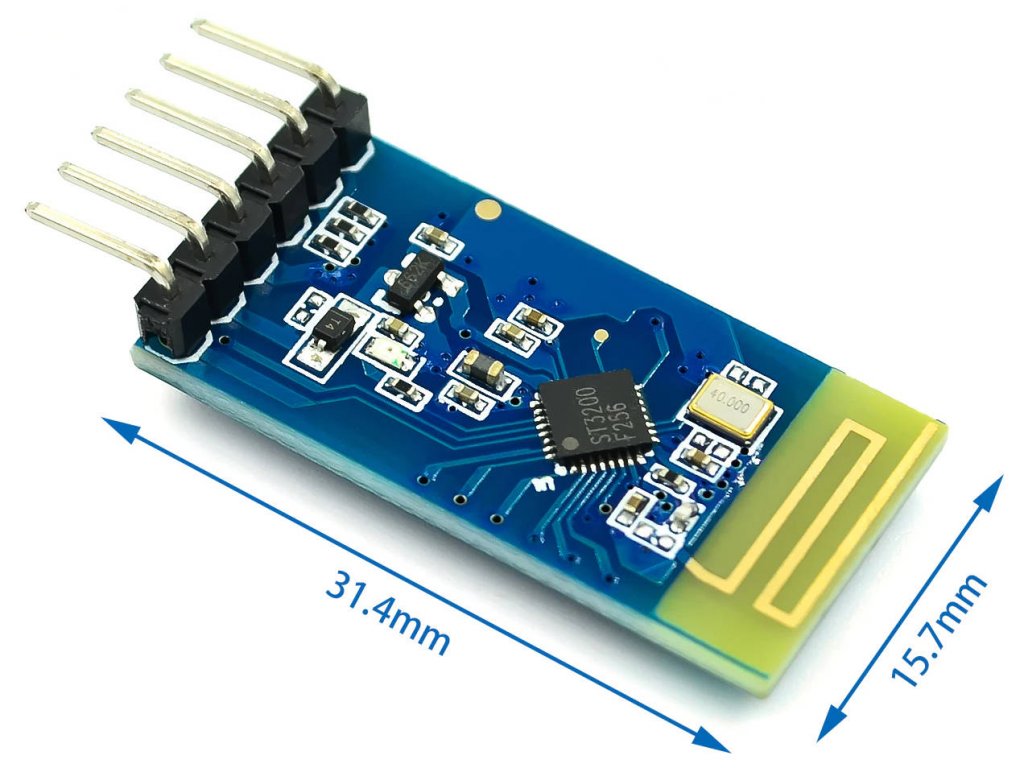

  • Rozměry: 31,4x15,7mm

Součásti dodávky:

  • 1ks  Bluetooth modul JDY-33 TTL

Poznámky:

  • Vstupní napětí 3,3-6V, ZAKÁZÁNO více než 7V!
  • Pozor - nemá ochranu proti přepólování, dbejte na správné připojení.
  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Bluetooth moduly
Záruka: 2 roky
Hmotnost: 0.003 kg
Přidat komentář
Nevyplňujte toto pole:
JH Avatar autora 27.11.2021 11:01
Tento modulek je plně funkční. Má ale jednu nevhodnou vlastnost. Jakmile dojde ke spojení tak se do hw uartu vypíše hláška o uzavření spojení. Dále už spojení funguje transparentně. Tímto je modulek nepoužitelný k bezdrátovému přehrávání fw v Arduniu. Pokud někdo potřebuje modulek kompatibilní s boot loaderem Ardunio tak ať volí například HC05.
Odpovědět
5
3x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
P Avatar autora | 24.2.2022
Pěkná věc pro bastlení různých projektů. Trochu jsem měl problém s AT command, ale po bádáni a zakončení #0D#0A vše funguje. Pěkný dosah a nízká spotřeba - velký podíl spotřeby je LEDka. Cena.....super.... Hodnotím za plno.
5
P Avatar autora | 25.12.2021
Slouží dobře a nestojí moc
5
ZV Avatar autora | 18.12.2021
Spokojenost funguje jak má.
