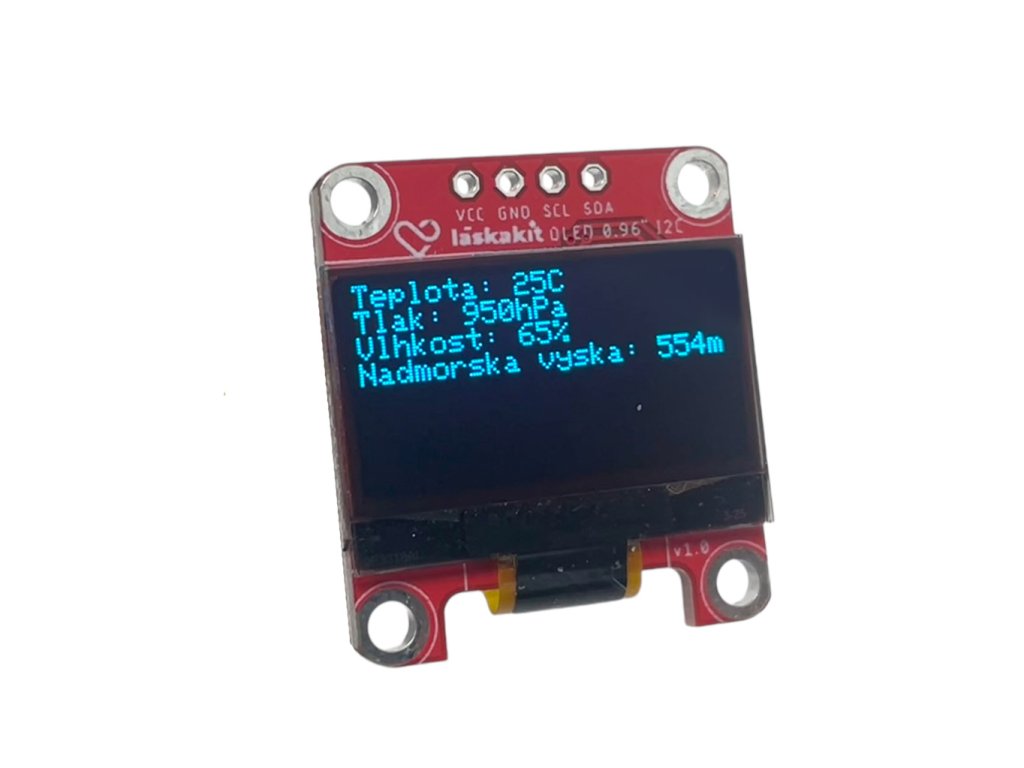

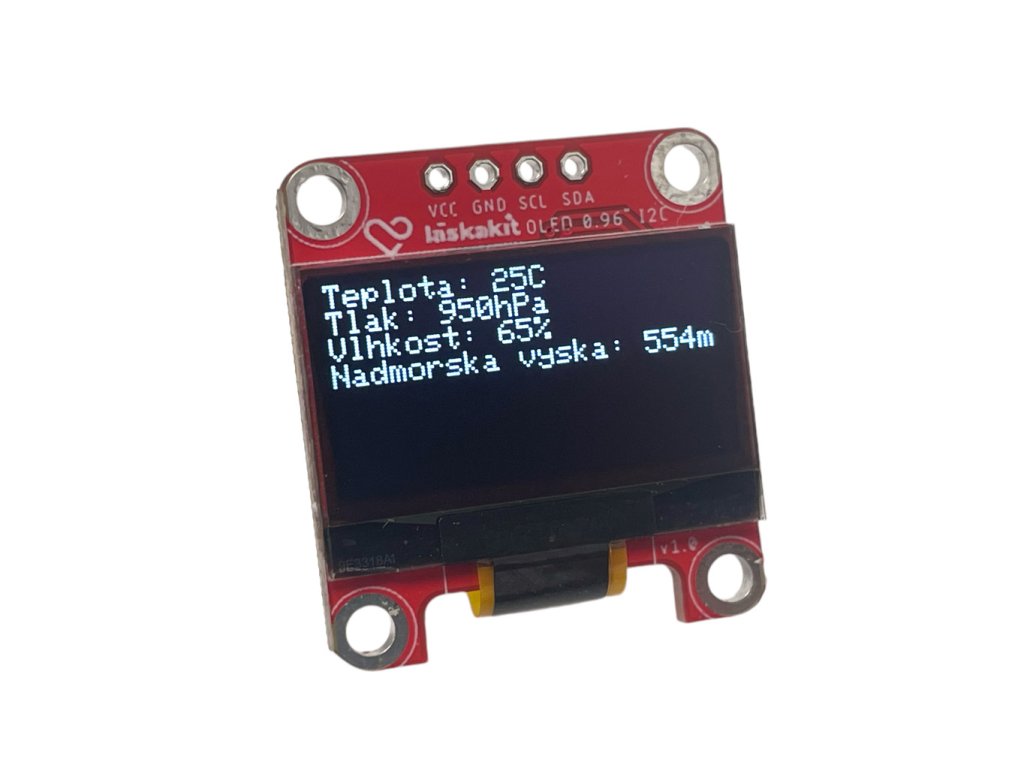

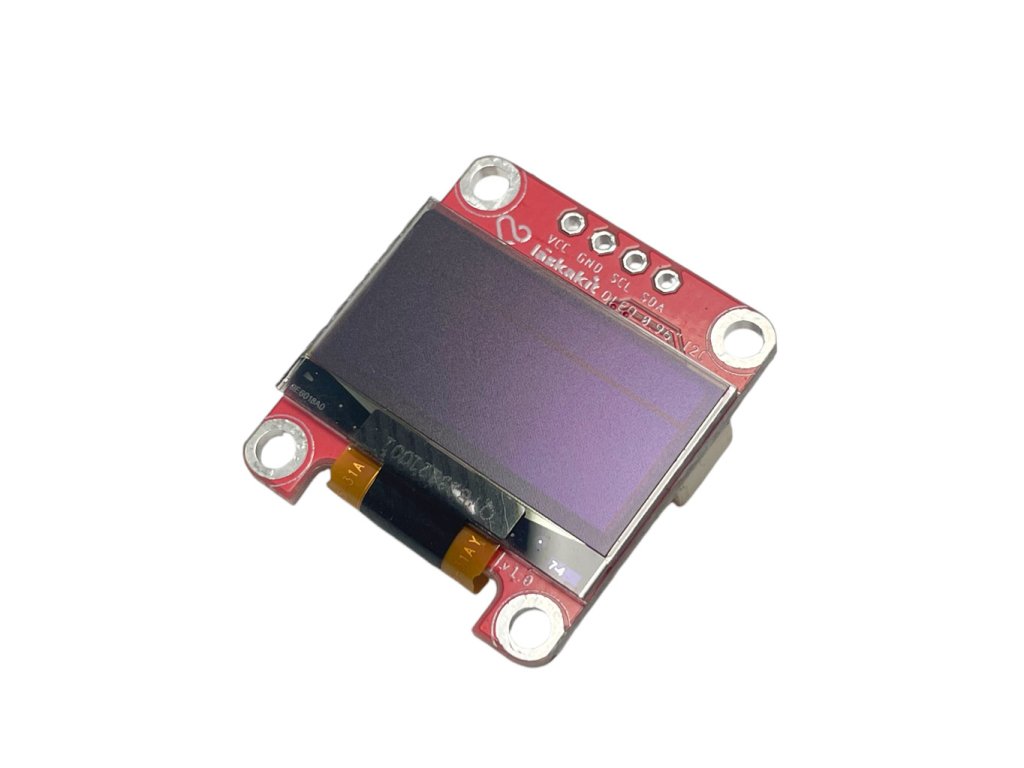

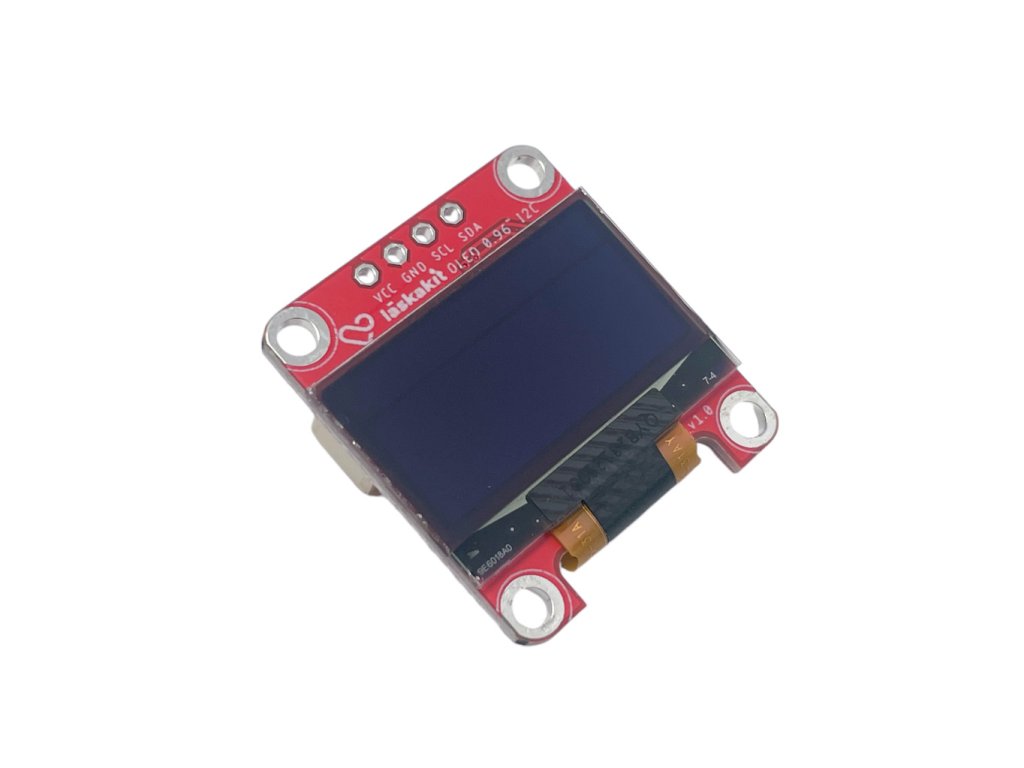

LaskaKit OLED displej 128x64 0.96 I²C
Kód: LA141102W LA141102B LA141102Y Zvolte variantu
Doprava zdarma
od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Máme spoustu modulů a desek, které podporují náš konektor uŠUP (kompatibilní s Qiik a Stemma). Můžete měřit teplotu/vlhkost pomocí SHT40, tlak pomocí BME280, CO2 pomocí SCD41 a nyní bychom rádi představili 0.96" OLED se dvěma uŠUP konektory a také obsahuje patici pro 2,54mm konektor.

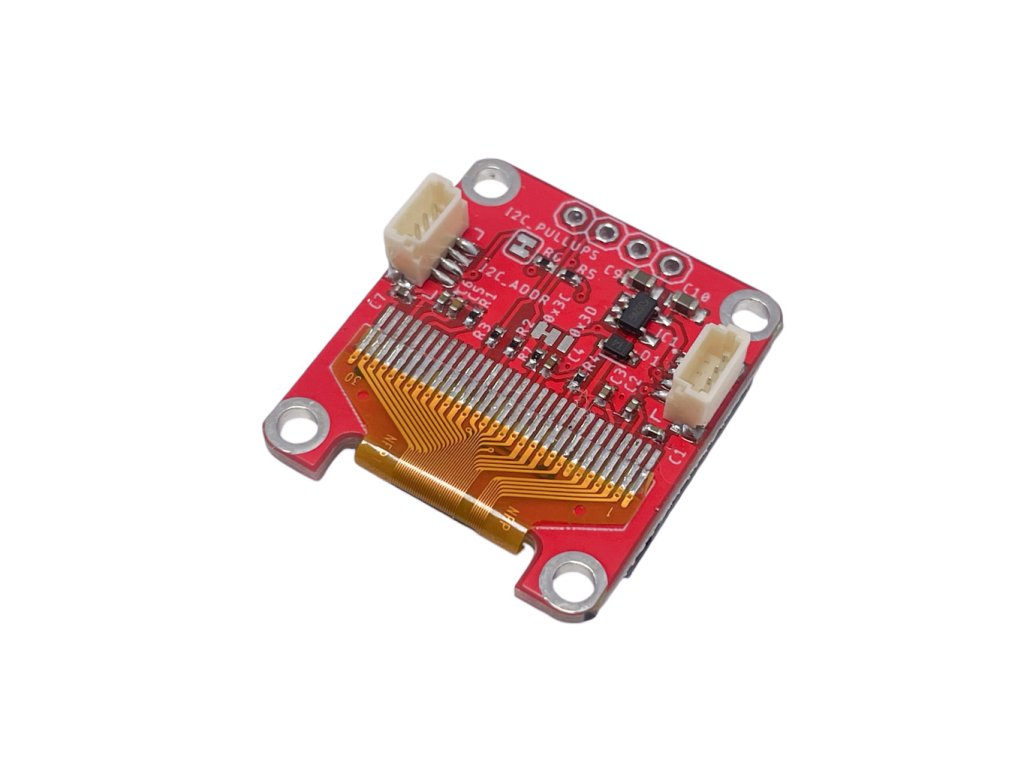

Rozsah vstupního napájenícího napětí je opravdu velký - od 3.3 do 5 V. Sběrnice I2C obsahuje 10k pull-up rezistory. Potřebujete dva OLED? Dobře, použijte pájecí můstek, kde si můžete zvolit adresu I2C - 0x3C nebo 0x3D. Rozlišení: 128x64 Čip: SSD1315 (SSD1306)
Specifikace:
- Čip: SSD1315
- Rozlišení: 128x64 bodů
- Připojení: I²C
- Pracovní napětí: 3.3-5V
- Pracovní proud: 80mA (max)
- Rozměry: 24.8x27.5mm.
Součástí dodávky:
- 1ks LaskaKit OLED displej 128x64 0.96 I²C
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | OLED displeje |
|---|---|
| Záruka: | 2 roky |
4,0
4 hodnocení
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
5
PŠ
Pavel Šebesta
Pavel Šebesta
U OLED displejů je naopak napájení displeje oproti minulým dílům. Na druhou stranu je vhodné kontrolovat schéma zapojení. Takže za displeje hodnocení 5 bodů.
5
VL
Vojtech Langer
Vojtech Langer
Spokojný. Perfektne zabalené, rýchla reakcia na objednávku, rýchla doprava. Tak isto aj výborná podpora.
5
SV
Simon Vana
Simon Vana
Super displej. Kdyz jsem si kupoval vetsi variantu neslo mi to pripajet a rozbil jsem to ale tady to fungovalo. Dobra vec
1
JR
Jan Richter
Jan Richter
Display přišel v pěkném balení ale po rozbalení už to tak pěkné nebylo. Deska byla celá špinavá nejspíše od výrobního procesu špína zabraňovala připájení drátů a po pár pokusech o očištění a připájení došlo k zničení
Výpis diskuzí
PP
Pavel Peřina
Pavel Peřina
Nevím proč, ale co jsem v jednom projektu s Raspberry Pi Pico + MicroPython vyměnil PCD8544 prvně za SSD1306 1,3" OLED na modrém PCB a následně tento , tak se to vždy po pár hodinách (s překreslením po sekundě) hryzne. Zkoušel jsem to dát na jiné I2C než sensory, pak vyměnit display, pak to z breadboardu přepájet na PCB, mezi tím jsem trochu změnil inicializační kód. Teď můžu tak možná snížit rychlost I2C nebo posílat data po menších dávkách, než 32 bytů. Takže myslím, že se vším co je založeno na SSD13xx končím, protože už jsem s tím zabil v součtu pár hodin.
PP
Inicializace a kompatibilita s SSD1306
Pavel Peřina
Inicializace a kompatibilita s SSD1306
Pavel Peřina
Bral jsem ho jako náhradu za SSD1306, který nefungoval dlouhodobě stabilně. Tenhle display mi zpočátku nefungoval se shodným kódem, první řádek problikl a okamžitě se překreslil druhým a osmý řádek zůstal plný šumu, takže obraz byl v podstatě posunutý o řádek nahoru.
Inicializační kód, který mi fungoval (po přepsání do MicroPythonu) jsem našel zde: https://bitbucket.org/tinusaur/ssd1306xled/src/master/ssd1306xled/ssd1306xled.c
Záměnou dvou bajtů lze obraz otočit
VD

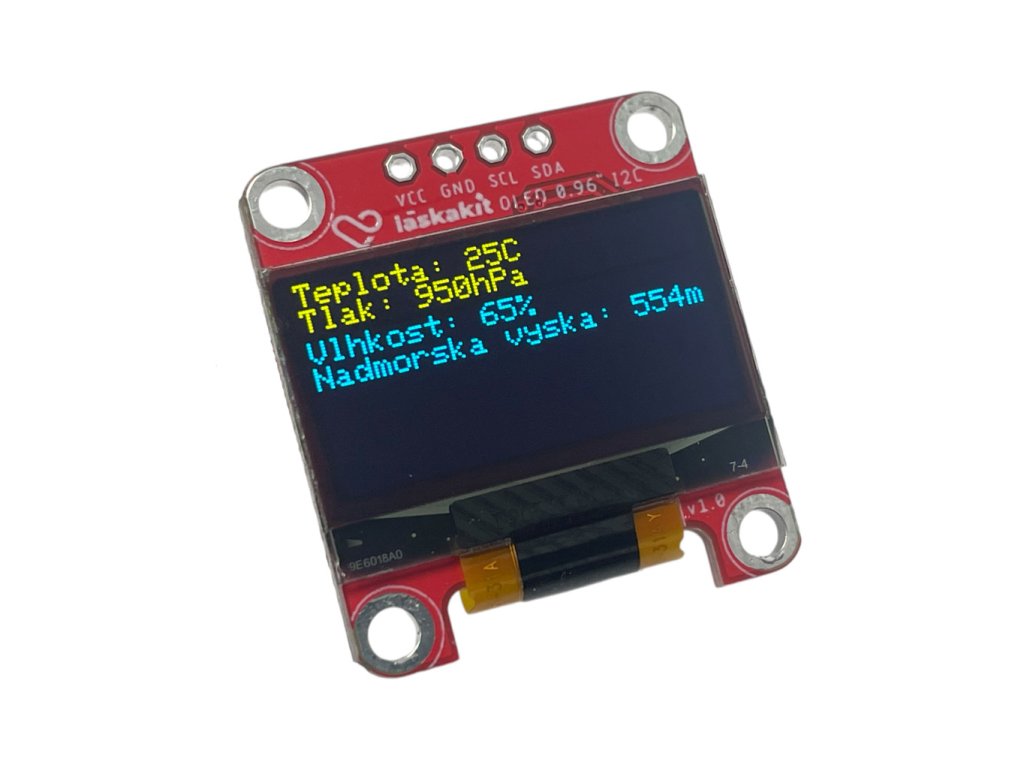

Dvoubarevná varianta,
Václav Dvořák
Dvoubarevná varianta,
Václav Dvořák
Zopakuji svou otázku, myslel jsem pochopitelně tuto konkrétní dvoubarevnou variantu. Tj. zda druhá barva žlutá je daná pevně pro první řádek a toto nelze softwarově změnit.
Takže předpokládám, že tak to je a pokud chci více barev dynamicky, musím použít jiný typ displeje např. už rovnou tento plnobarevný OLED:
https://botland.cz/oled-displeje/4427-barevny-oled-graficky-displej-095-a-96x64px-spi-uhlove-konektory-waveshare-10507-5904422309312.html
Ten je bohužel stejně malý jako tento displej a má jen SPI rozhraní, takže si veme víc pinů. To je taková vada na kráse. Ale zase plnobarevný OLED je prostě vyšší level a jasná budoucnost.
KL
Dvoubarevná varianta,
Konstantin Láska
Dvoubarevná varianta,
Konstantin Láska
Ano, je to tak.
VD
Dvoubarevná varianta,
Václav Dvořák
Dvoubarevná varianta,
Václav Dvořák
jak je to s barvami, je to tak, že první řádek je žlutý a ostatní modré? Obě barvy jsou tedy dané?
KL
Dvoubarevná varianta,
Konstantin Láska
Dvoubarevná varianta,
Konstantin Láska
Zdravím, na výběr jsou 3 varianty, podle toho i barvy.
S
knihovny
simon
knihovny
simon
jake knihovny mam pouzit
MF
knihovny
Martin Frajdl
knihovny
Martin Frajdl
Dobrý den, používáme jej s knihovnou Adafruit_SSD1306.h
